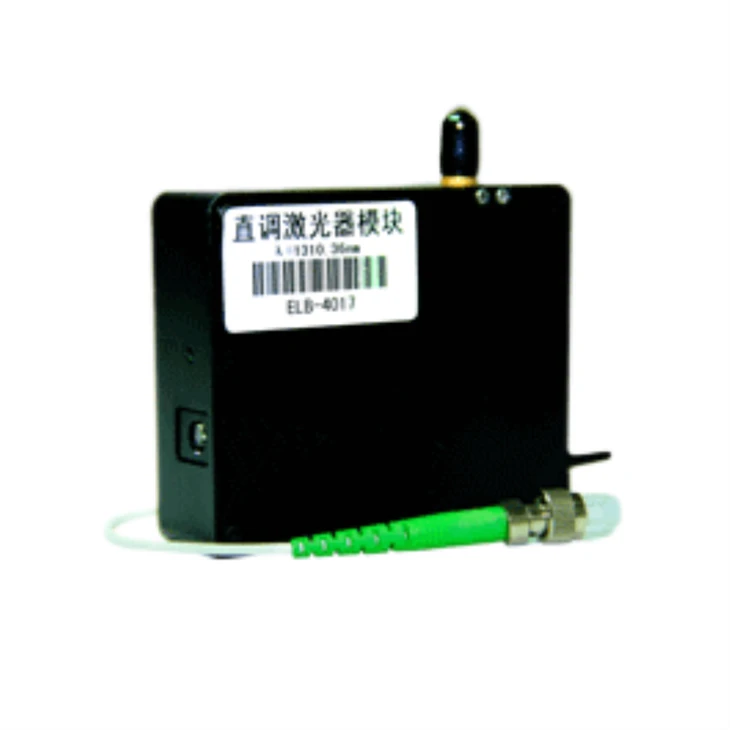

ТЦ-ДМЛ серија 1550нм ласерски модул високог пропусног опсега са директном модулацијом



ТЦ-ДМЛ серија је аналогни ласерски модул са директном модулацијом високих-перформанси дизајниран за високо-фреквентни,-РФ-домет великог домета-преко-преноса. Користећи ДФБ ласер високе-линеарности од 1550 нм и радећи без унутрашњег РФ драјвера појачала, нуди пуну транспарентност за пренос микроталасног сигнала до 18 ГХз. Интегрисан са АПЦ (Аутоматска контрола снаге) и АТЦ (Аутоматска контрола температуре) колима, модул обезбеђује изузетан интегритет сигнала, термичку стабилност и линеарност у целом фреквентном опсегу.

Елиминишући традиционална ограничења која намећу коаксијални каблови или таласоводи, ТЦ-ДМЛ значајно побољшава домет сигнала, конзистентност и флексибилност система-што га чини идеалним за даљинско управљање микроталасним антенама, дистрибуцију референтног сигнала, системе за кашњење и апликације сателитске телеметрије (ТТ&Ц).







• Опције високог пропусног опсега: 6/10/18 ГХз
• Одлична равност РФ одзива
• Широки динамички опсег
• Потпуно транспарентан режим рада, компатибилан са различитим кодирањем сигнала, комуникационим стандардима и мрежним протоколима
• Радна таласна дужина која се бира: 1550нм или ДВДМ таласне дужине
• Интегрисана кола за аутоматску контролу снаге (АПЦ) и аутоматску контролу температуре (АТЦ).
• Нема уграђеног{0}}појачала РФ драјвера, што нуди већу флексибилност апликација
• Доступан у две величине паковања: конвенционална и мини





• Ремоте Антенна
• Аналогна комуникација{0}}на даљину путем оптичких влакана
• ТТ&Ц системи и линије одлагања
• Војни 3-појасни сигнални системи
• Фазни низ





Параметерс		Јединица	Минимална вредност	Типична вредност	Максимална вредност	Напомене
Оптичке карактеристике
Тип ласера			ДФБ
Радна таласна дужина		нм	1530	1550	1570	Опциони ДВДМ
Еквивалентни интензитет буке		дБ/Хз			-145
Однос потискивања ивичног режима		дБ	35	45
Светлосна изолација		дБ	30
Излазна оптичка снага		мВ	10
Губитак оптичког еха		дБ	50
Тип влакана			СМФ-28Е
Оптички конектори			ФЦ/АПЦ
РФ карактеристике
Радна фреквенција@-3дБ		ГХз	0.1		6
			0.1		10
			0.1		18
Улазни РФ опсег		дБм	-60		20
Улазна тачка компресије од 1 дБ		дБм		20
У равнини траке		дБ	-1.5		+1.5
Однос стојећих таласа					1.5
Губитак РФ рефлексије		дБ	-10
Улазна импеданса		Ω		50
Излазна импеданса		Ω		50
РФ конектор			СМА{0}}Ф
Напајање
Напајање	ДЦ	V		5
Расипање снаге		W			10	Рад са једним напајањем
Интерфејс напајања			ДБ-9





Параметерс	Јединица	Минимална вредност	Типична вредност	Максимална вредност	Напомене
Улазна РФ снага	дБм			20
Радни напон	V			13
Радна температура	степен	-40		-85
Температура складиштења	степен	-40		+85
Радна релативна влажност	%	5		95





ТЦ-ДМЛ	КСКС	КСКС	X	КСКС	X
Директна модулација оптичког емисионог модула	Радна таласна дужина: 15-1550нм КСКС--ДВДМ	Модулациони пропусни опсег: 06Г---06ГХз 10Г---10ГХз 18Г---18ГХз	Паковање: М -- Стандардни модул М2- МИНИ паковање модула Д - Десктоп	Излазна снага: 06---6дБм 10---10дБм	Оптички конектор: ФП---ФЦ/ПЦ ФА---ФЦ/АПЦ СП---Усер Специфиед







1. Права аналогна транспарентност - Без унутрашњег РФ драјвера
За разлику од многих традиционалних модула за директну модулацију, ТЦ-ДМЛ серија је дизајнирана без уграђеног-појачала РФ драјвера. Ово обезбеђује потпуну транспарентност улазних РФ сигнала, дајући дизајнерима система максималну флексибилност да по потреби ускладе предње{3}} фазе појачања.

2. Широкопојасна модулација до 18 ГХз
Подршка за пропусне опсеге који се могу бирати (6 / 10 / 18 ГХз) омогућава ТЦ-ДМЛ-у да служи и опште{4}}наменске и високо{5}}микроталасне апликације - од сателитских ТТ&Ц до система фазних низова.

3. Велика излазна снага са изузетном линеарношћу
Са излазном снагом до 10 дБм и улазном тачком компресије од 1 дБ на 20 дБм, модул одржава високу верност сигнала и ниско изобличење у РФ опсегу.

4. Потпуно интегрисана АПЦ и АТЦ кола
Кола за аутоматску контролу снаге и контролу температуре обезбеђују стабилан оптички излаз и спектралне перформансе током времена и окружења, побољшавајући{0}}поузданост сигнала на великим удаљеностима.

5. Одлична у-равност опсега и низак шум
Са ±1,5 дБ РФ равности и еквивалентним интензитетом шума до –145 дБ/Хз, ТЦ-ДМЛ се истиче у испоруци прецизног, ниског- аналогног преноса преко влакана.

6. Компактан облик и више типова паковања
Доступан у стандардним, мини форматима и форматима за десктоп рачунаре, модул се уклапа у различите сценарије интеграције - од тестирања на рачунару до{1}}примењених РФ фибер веза.

7. Дизајниран за тешка окружења
Са подршком за радну температуру од –40 степени до +85 степени и високом толеранцијом влажности, то је робусно решење за-критичне апликације и апликације на отвореном.
