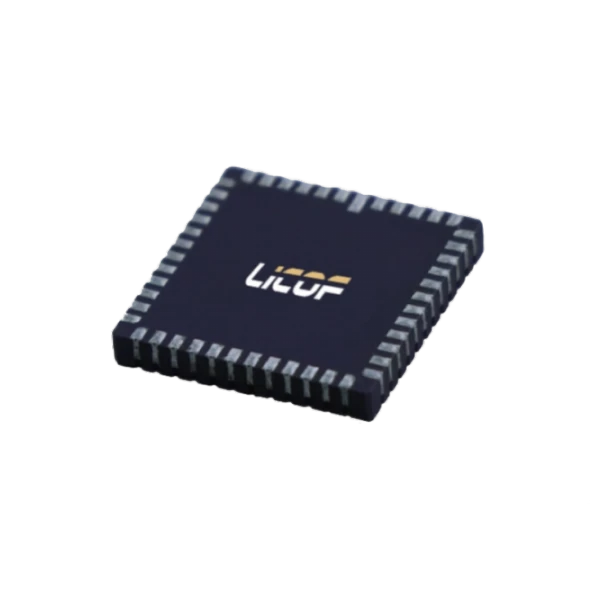

МКСХ једноосни{0}}МеМС акцелерометар
Висока прецизност, широк опсег, висока отпорност на ударце
Широк опсег радне температуре
Потпун дигитални излаз
Opis
Кључне карактеристике
- 100% домаће компоненте
- Компактан пакет
- Висока прецизност, широк опсег, висока отпорност на ударце
- Широк опсег радне температуре
- Потпун дигитални излаз
Апликације
- Инерцијална мерна јединица (ИМУ)
- Авионицс
- Контрола става
- Стабилизација платформе
- ГПС{0}}потпомогнута навигација
- УАВ навигација
- Роботика
Увод у производ
МКСХ компаније је независно развијен једно-осни МЕМС акцелерометар са потпуно локализованим процесима - од производње језгра до паковања и тестирања - који обезбеђује аутономно, стабилно и следљиво снабдевање. -Узорковање велике брзине са пуном-температурном статичком и динамичком компензацијом грешке потискује грешке пристрасности, фактора размера и неусклађености, пружајући одличну прецизност и дугорочну-стабилност у сложеним окружењима. Компактан и лак за интеграцију, усаглашен је са ИСО 9001 и ГЈБ стандардима за мерење из ваздуха, инерцијалну навигацију, беспилотне летелице, роботику, паметна возила и надзор мостова.
Јединствена технологија
Компанија је високотехнолошко-предузеће са потпуно затвореним-могућностима од опреме за намотавање влакана и намотаја до ФОГ-а, влакана/кварцних једноосних- инерцијалних производа МЕМС акцелерометара, ИМУ кола, софтвера и опреме за тестирање. Од-до-контрола процеса од краја до краја побољшава квалитет и смањује трошкове. Радећи према ИСО9001 са строгим процесима, осигурава поузданост и конзистентност производа.
Параметерс
Спецификације МКСХ једноосног- МЕМС акцелерометра
|
Параметар |
МКСХ30ХЦ |
МКСХ10ХЦ |
МКСХ60ХЦ |
МКСХ99ХЦ |
МКСХ02ХЦ |
|
Пакет |
ЦЛЦЦ48 |
ЦЛЦЦ48 |
ЦЛЦЦ48 |
ЦЛЦЦ48 |
ЦЛЦЦ48 |
|
Акис |
Y |
Y |
Y |
Y |
Y |
|
Опсег (г) |
30 |
10 |
60 |
100 |
2 |
|
Нелинеарност скале (ппм) |
<300ppm |
<500ppm |
<500ppm |
<500ppm |
<100ppm |
|
БВ @3дБ (Хз) |
>140 |
>140 |
>150 |
>150 |
>10 |
|
БВ @90 степени фаза (Хз) |
>105 |
>105 |
>85 |
/ |
|
|
Кашњење (мс) |
<2.5 |
<2.5 |
<3 |
<3 |
<50 |
|
2.-НЛ реда (µг/г2) |
<10 |
<15 |
<10 |
<5 |
<10 |
|
Шум (µг/√Хз @1хз) |
<6 |
<4 |
<30 |
<40 |
<3 |
|
Праг (µг) |
<5 |
<3 |
<30 |
<40 |
<2 |
|
Резолуција (ЛСБ/уг) |
60 |
200 |
<±1 |
<±1 |
100 |
|
Фацтори Биас, РТ (мг) |
<±1 |
<±1 |
<±0.5 |
<±0.5 |
<±1 |
|
Фабричка хистереза температуре (мг, 1 степен/мин, -40 до +85 степен) степен) |
<0.15 |
<0.1 |
<0.2 |
<0.3 |
<0.2 |
|
Пост-Резидуал пристрасности компа (мг) |
<±0.1 |
<±0.05 |
<±0.15 |
<±0.2 |
<±0.1 |
|
Стабилност пристрасности, 1с прос. (уг) |
<6 |
<4.5 |
<30 |
<40 |
<3 |
|
Пристрасност Стабилност, 10 с прос. (уг) |
<2 |
<1.5 |
<10 |
<15 |
<1 |
|
Пристрасна стабилност, Алан (уг) |
<1 |
<0.75 |
<3 |
<5 |
<0.5 |
|
Повер-Понављање при укључивању, 1σ (уг) |
<6 |
<4 |
<10 |
<15 |
<3 |
|
Фабричка вага (ЛСБ/г) |
60000000 |
200000000 |
20000000 |
20000000 |
100000000 |
|
Скала Темп Цоефф (ппм/степен) |
<30 |
<30 |
<40 |
<40 |
<30 |
|
Сцале Пост-Цомп Ресидуал (ппм) |
<50 |
<50 |
<100 |
<100 |
<100 |
|
{0}Време покретања (мс) |
<300 |
<300 |
<500 |
<500 |
<300 |
|
Брзина ажурирања података (Хз) |
>50K |
>50K |
>10K |
/ |
>49.5K |
|
Препоручена брзина узорковања (Хз) |
Веће или једнако 2К |
Веће или једнако 2К |
/ |
49.5K |
Веће или једнако 0,5К |
|
Шок, са напајањем (2 мс пола-синус, без опозива) |
300 |
100 |
300 |
500 |
100 |
|
Шок, без напајања (2 мс пола-синус, без опозива) |
300 |
100 |
300 |
500 |
100 |
|
Вибрација (г) |
6 |
3 |
18 |
/ |
3 |
|
Радна температура (степен) |
-40~+85 |
-40~+85 |
-40~+85 |
-50~+85 |
-10~+125 |
|
Напон напајања (В) |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
5±0.25 |
|
струја (мА) |
<30 |
<30 |
<30 |
<30 |
<25 |
|
Цомм. Интерфејс |
СПИ |
СПИ |
СПИ |
СПИ |
СПИ |
