ОЕ 46М/30М Метална серија



Контакт пинови: 2–32 језгра

Отпор контакта:<10 mΩ

Отпорност изолације:

Normal condition: >2000 MΩ

Environmental test: >1000 MΩ

Диелектрична чврстоћа: Мања или једнака 3000В/ДЦ, 1 мин

Струјна снага једног језгра-: Мања или једнака 40А

Губитак уметања:

1,2 дБ (стандардно) / 0,6 дБ мали губитак (1310 нм)

1,0 дБ (стандардно) / 0,5 дБ мали губитак (1550 нм)

Mechanical Durability: >1000 циклуса парења

Фабрички тест притисак:

Стандардни бочни притисак: 30МПа

Прилагодљиво до 60МПа (бочно)

Опциона утичница са уздужном водоотпорном функцијом

Радна температура: -45 степени до +90 степени





Кућиште конектора: Стандардни нерђајући челик 316Л; прилагодљив за легуру титанијума ТЦ4

Оптички контакти: Цирконијум керамички навој

Електрични контакти: позлаћени месинг

Заптивни поклопац: нерђајући челик 316Л

Кабл: Кабл од полиуретана или гуме{0}}обложен





Конфигурација: 2 оптичка/електрична језгра Струја једног језгра{0}: 65 А Радни напон: 1000В ДЦ/АЦ рмс Диелектрична снага: 2500В ДЦ Губитак уметања: Мањи или једнак 1,0 дБ @ 1550 нм	Конфигурација: 4 оптичка/електрична језгра Струја једног језгра{0}: 40А Радни напон: 500В ДЦ/АЦ рмс Диелектрична снага: 2500В ДЦ Губитак уметања: Мањи или једнак 1,0 дБ @ 1550 нм	Конфигурација: 7 оптичких/електричних језгара Струја једног језгра{0}: 20А Радни напон: 500В ДЦ/АЦ рмс Диелектрична снага: 1000В ДЦ Губитак уметања: Мањи или једнак 1,0 дБ @ 1550 нм
Конфигурација: 12 оптичких/електричних језгара Струја за једно језгро: 13А Радни напон: 500В ДЦ/АЦ рмс Диелектрична снага: 1000В ДЦ Губитак уметања: Мањи или једнак 1,0 дБ @ 1550 нм	Конфигурација: 16 оптичких/електричних језгара Струја за једно језгро: 13А Радни напон: 500В ДЦ/АЦ рмс Диелектрична снага: 1000В ДЦ Губитак уметања: Мањи или једнак 1,0 дБ @ 1550 нм	Конфигурација: 32 оптичка/електрична језгра Струја за једно језгро: 5А Радни напон: 500В ДЦ/АЦ рмс Диелектрична снага: 1000В ДЦ
Конфигурација: 4 оптичка/електрична + 1 РФ језгра Струја једног језгра{0}: 20А Радни напон: 500В ДЦ/АЦ рмс Диелектрична снага: 1000В ДЦ Губитак уметања: Мањи или једнак 1,0 дБ @ 1550 нм

Напомена: Прилагођавање је доступно за различите бројеве језгара (оптичке, електричне или РФ захтеве за пренос).





Дизајн утикача:

ОЕ46М/30МТЕКСФИ Вертикални тип прикључка за реп





ОЕ46МТ/30МТЕКСФИ Стандардни округли тип прикључка за реп

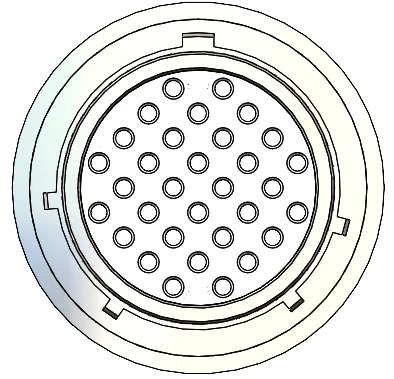

Дизајн утичнице:

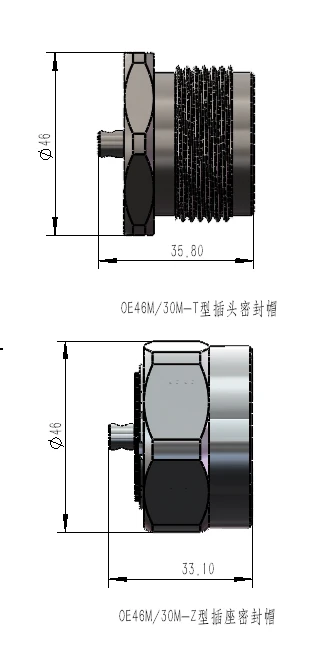

Дизајн заптивне капице:









✔ Капацитет без премца– Подржава до32 хибридна језгра(оптички/електрични/РФ) у једном конектору, смањујући сложеност система.
✔ Спреман за екстремно окружење– Издржи60 МПа притисаки делује од-45 степени до +90 степени, идеално за{0}}дубокоморске РОВ и апликације за нафту/гас.
✔ Ултра-Мали губици – 0,5 дБ инсерцијски губитак на 1550 нмобезбеђује интегритет сигнала на великим удаљеностима.
✔ Војна{0}}издржљивост – >1000 циклуса парењаса позлаћеним-контактима и керамичким улошцима за дугорочну-поузданост.
✔ Потпуно прилагодљив– Прилагодите број језгара, материјале, оцене притиска и методе заптивања вашим тачним потребама.





П: Како се ОЕ46М/30М пореди са стандардним подводним конекторима?
О: Надмашује савећа густина језгра (32 наспрам типичних 12), мањи губитак уметања (0,5 дБ) и екстремна отпорност на притисак (60 МПа прилагодљиво).

П: Могу ли да интегришем РФ сигнале уз оптичка/електрична језгра?
О: Да! Тхе4+1 РФ хибридна конфигурација(нпр. 4 оптичка/електрична + 1 РФ језгра) је доступно за апликације са мешовитим-сигналима.

П: Колики је животни век под честим парењем?
О: Оцењено за>1000 циклусаса<10 mΩ contact resistance drift, ensuring stable performance in dynamic deployments.

П: Да ли је кућиште од титанијума неопходно за употребу морске воде?
О: 316Л нерђајући челик је довољан за већину случајева, алититанијум ТЦ4 се препоручује за хиперсалине или окружења са високим{1}}биолошким обрастањем.

П: Како се валидира хидроизолација?
О: Свака јединица се подвргаваИспитивање притиска од 30 МПа (опционо од 60 МПа)и ИП68 сертификат за{1}}отпорност на цурење.

Popularne oznake: ОЕ 46М/30М Метал серија, Кина ОЕ 46М/30М Метал серија произвођача, фабрика
