ОЕ 60М/30М Метална серија



• Стандардни 2.5мм ферруле од влакана
• Крај феруле утикача{0}}у равни са површином за монтажу ради лаког чишћења/одржавања
• Навлака за поравнање влакана која се налази на страни утичнице, одвојива и заменљива
• Утичница дизајнирана за лако одржавање





• Контактни пинови: 7–11 језгара
• Отпор контакта:<10 mΩ
• Отпорност изолације:
• Normal condition: >2000 MΩ
• Environmental test: >1000 MΩ
• Диелектрична чврстоћа: Мања или једнака 2000В/ДЦ, 1 мин
• Струјна снага једног језгра-: Мања или једнака 40А
• Губитак уметања:
• 1310 нм: 1,2 дБ стандард / 0,3 дБ мали губитак
• 1550 нм: 1,0 дБ стандард / 0,25 дБ мали губитак
• Механички век:
• Connector: >500 циклуса
• Заптивни прстен: 100 циклуса
• Фабрички тест притисак:
• Стандардни бочни притисак: 30 МПа
• Прилагодљив до 60 МПа бочног притиска
• Утичница са уздужном водоотпорном функцијом
• Радна температура: -45 степени до 90 степени





• Кућиште конектора: Стандардни нерђајући челик 316Л (прилагодљиво за легуру титанијума ТЦ4)
• Оптички контакти: Цирконијум керамички навој
• Електрични контакти: позлаћени{0}}месинг
• Заптивни поклопац: Нерђајући челик 316Л
• Кабл: полиуретански или{0}}кабл обложен гумом





Конфигурација: 2 оптичка + 5 електрична + 1 РФ језгра Струја по језгру: 20А Радни напон: 500В ДЦ/АЦ рмс Диелектрична чврстоћа: 1000В ДЦ Губитак уметања: Мањи или једнак 1.0дБ @1550нм

Конфигурација: 5 оптичких + 4 електричних језгара Струја по језгру: 20А Радни напон: 500В ДЦ/АЦ рмс Диелектрична чврстоћа: 1000В ДЦ Губитак уметања: Мањи или једнак 1.0дБ @1550нм

Конфигурација: 8 оптичких + 3 електричних језгара Струја (по језгру): 20А Радни напон: 500В ДЦ/АЦ РМС Диелектрични отпорни напон: 1000В ДЦ Губитак уметања (1550 нм): Мањи или једнак 1,0 дБ

Напомена: Прилагођавање је доступно за различите бројеве језгара (оптичке, електричне или РФ захтеве за пренос).





Дизајн утикача:

Дизајн утичнице:

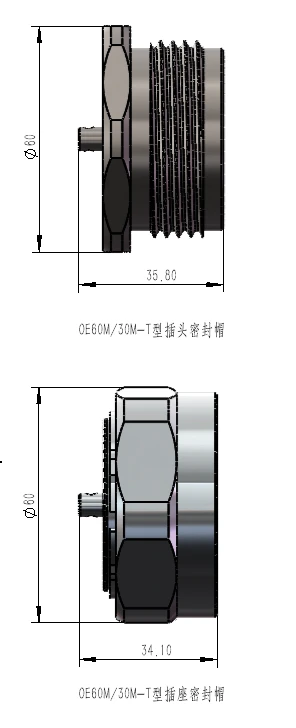

Дизајни заптивних капица:











✔ Оптимизовано одржавање
Јединствени дизајн прстена у равнини са утичницом{0}}са замењивим рукавимасмањити застоје за 50%у поређењу са традиционалним подводним конекторима.

✔ Индустријски{0}}Интегритет водећег сигнала
Ултра{0}}нискаГубитак уметања од 0,25 дБ на 1550 нм(опција са малим-губицима) обезбеђује максималну ефикасност преноса података.

✔ Флексибилност хибридне конфигурације
Прилагодите садо 11 мешовитих језгара(оптички+електрични+РФ) у једном компактном конектору.

✔ Дубоко{0}}поузданост
Опција кућишта од титанијума ТЦ4 иНазивни притисак 60МПаиздржати најтеже подморске услове.

✔ Доказана издржљивост

500 циклуса парења (замена заптивки се препоручује на сваких 100 циклуса за оптималне перформансе).





П: Како дизајн феруле за испирање побољшава одржавање?
О: Тхекрај влакна{0}}чепа се савршено поравнава са његовом површином, што омогућава брзо брисање{0}}чишдења без растављања. У комбинацији сарукав утичнице који се може уклонити, ово смањује типично време чишћења са 30 минута на мање од 5 минута.

П: Могу ли ово користити и за напајање и за пренос података?
О: Апсолутно. Тхе2 оптичка + 5 електрична + 1 РФприказана конфигурација је само један пример – можемо да градимобило која хибридна комбинација до 11 језгара.

П: Зашто препоручујемо замену заптивки сваких 100 циклуса?
A: While the connector itself lasts >500 циклуса,замена о-прстенова у интервалима од 100 циклуса обезбеђује доследну ИП68 хидроизолацијуу критичним апликацијама.

П: Да ли је кућиште од титанијума вредно надоградње?
О: Неопходан за:

Deepwater (>3000m)апликације

Висок{0}}салинитетокружења

Сталне инсталацијегде је отпорност на корозију критична

П: Шта чини вашу опцију са малим{0}}иним губицима супериорном?
О: Наше0,25 дБ @ 1550 нмрејтинг је40% ниженего индустријски{0}}стандардни конектори од 0,4 дБ, што омогућава дуже непоновљене распоне.
